 アナログ波停止、テレビ放送はデジタルになりました

地上波デジタル放送の受信


ブロックノイズ

 地上波デジタルの画面です。受信状態が悪く、ブロックノイズが生じている状態です。

← ブロックノイズのサンプル



 チャンネル設定時のスキャンで、KBS京都放送の電波を確認していますが 受信レベルが低く、この様な状態です。私の住んでいる大阪府堺市では、受信できればラッキーと思っています。


地上デジタル放送を視聴する為のテレビの設定

地域設定

 地上波デジタル放送を受信する為には、最初に地域設定と郵便番号設定をします。
 次にチャンネル設定を行いますと、テレビが受信可能な電波をサーチして、放送局から送られて来る選局に必要なデーターを順番に登録して行きます。
 決められたリモコン番号にそれぞれの放送局が自動的に登録されます。
 一通り、サーチが終わり設定画面から番組画面に戻して、映像を確認します。充分なレベル で受信出来ておれば、美しい映像を見る事が出来ますが、不十分ですとブロックノイズが出たり 真っ暗な画面になったりします。

 BS放送のチャンネルはあらかじめ、プリセットされていますが、地上デジタル放送の場合は 地域設定をしてから、サーチする事により、受信できる全ての放送局が登録され、放送局名も表示されます。
 全国の地デジチャンネルは、マスプロ電工さんのHPが見やすいです。

チャンネル登録について

 地域設定をしてチャンネル設定をスタートすると、13チャンネルから62(52)チャンネルまで 全てをサーチして、受信出来る全てのチャンネルが登録されます。

 中継局で、同じリモコン番号で、物理チャンネルが異なる同一ネットワーク(放送局)のチャンネルが存在するとC/Nまたは、 BERの良好なチャンネルが登録されます。

 地域によっては、同じリモコン番号で県域外の電波を受信できる事があるが、3桁表示の後に枝番号が 付けて登録されます。

 広域の電波(東京スカイツリー、大阪生駒山 等)を受信していた地域に、新たに県域局ができた 場合、再スキャンすると県域局の枝番号が0、広域局の枝番号に1が付いて登録されます。

 地域設定を間違えてスキャンしても、受信可能な電波は登録されます。リモコン番号が一致しなく リモコン番号に登録されていなくても、チャンネル順、逆ボタンで選局できます。

デジタル放送は、テレビで受信状態を確認できます。

アンテナ設定 アンテナレベル


 デジタル放送では、メニュー画面より受信レベルを表示させる事 ができます。私のアクオスLC20AX6では、メニュー画面より、[デジタル設定]の[デジタルメニュー] −[システム設定]−[アンテナ設定]でレベルを表示させる事ができます。アクオスでは、60 以上できれいな映像で見る事ができます。テレビによって表示のさせ方が異なりますので取り扱い 説明書を確認下さい。(ブースターで信号強度を上げても、C/Nが悪いとレベル表示は小さくなります。)

受信レベルとC/N(CNR)

 映りが悪いとすぐにブースターを思い浮かべられますが、 デジタル放送の場合、受信レベル以外に受信電波の品位が求められます。 ブースターで受信レベルを上げても、C/Nが悪いとブロックノイズが出たり、真っ黒な画面になります。
 地上波デジタルの場合のC/Nは23以上が必要です。(マスプロ電工の測定器 は、MER表示でC/Nとほぼ同じ数値です。)

アナログ時代は、電波の状況が悪くてもそれなりに映りましたがデジタルでは 映りません。

BER (Bit Error rate)

 ビット誤り率といいます。
 デジタル放送では、「0」と「1」で情報が伝送されます。受信側で発生する誤りの割合を示す数値 です。

 例えば、10,000ビットを伝送し、その内1ビットの誤りが発生すると1x10−4と表記されます。デジタル放送では、 ビタビ復号とRS復号で連続して誤り訂正を行なっています。

 地上デジタル放送では、ビット誤りがあっても誤り訂正機能により、RS復号の前で、ビット誤り率が2x10−4以下であれば、ほぼ全て の誤りを訂正する事ができるそうです。
 私の持っているレベルチェッカー(DXアンテナLCW40CU )では2E−4という表示で1E−5以下ならば Goodマークが表示されます。

レベルチェッカー

 ビタビ復号とRS復号については、難しい理論なので、他の解説書等でお調べ下さい。

きれいに映るレベルなのに映らない

 山あいの地形で、山からの反射波があったり同一チャンネルの中継局の電波があったりすると 妨害を受けます。都会でも建物の影響があります。これらをマルチパスと言います。
 地上波デジタルの場合、遅延波が126μSの範囲内であれば、影響を受けないようなしくみです。それを 越えてしまうと影響を受けてしまいます(NHKデジタル技術教科書参照 ガードインターバル)。 ご参考に

遅延プロファイル  左は、遅延プロファイルを表しています。直接波から126μS以内の遅延波はガードインターバル内 であり、影響を受けません。それ以上(ガードインターバル外)は影響を受けて映らない場合が あります。

 図はDXアンテナのハンディタイプのレベル計の取説から引用しています。このレベル計 でグラフ表示は望めませんが、マルチパスが存在する場合の遅延時間とDU比(7dbまで)は測定できます。

マルチパスによる妨害が考えられる場合は、アンテナの方向を調整してみましょう。

 126μSの遅延波 : 約37.8Km地点からの反射波

ハイトパターン現象

 アンテナ設置時、方向の調整以外に高さの調整も必要です。アンテナに直接届く電波と地面からの反射して くる電波との干渉で、取付け高さにより電波の強さが強弱します。センチメートル単位で変化します。 周波数が高い程、送信アンテナから近い程顕著だそうです。設置時、特定のチャンネルのレベル が低い場合、調整してして見る必要があると思います。

このページの先頭へ

UHFアンテナ

強電界

強電界地域用

マスプロ電工 UDC2−SET
動作利得2.5〜4.5dB
ベランダにも取り付け出来ます。


中電界

中電界地域用

マスプロ電工 U144G
動作利得6.7〜12dB
最も、よく見かけます。


弱電界

弱電界地域用

マスプロ電工 LS20
動作利得8.8〜15.6dB
山あいで、見かけます。


上の写真はマスプロ電工さんのHPから拝借させて頂きました。


アナログ時代の旧アンテナ
uvアンテナ 左の図はNHK大阪放送局のHP「おしえて!!デジタルおじさん」よりのものですが、
地デジ放送が始まる前のU/V共用(テレビ大阪の19ch共用)で NHK総合(24ch)が受信できません。実際にNHK総合だけが映らないといった問合わせが 多く寄せられていたそうです。



 2011年4月15日(金)放送のニューステラス関西(NHK総合)でも取り上げられていました
 それによりますと、この種のアンテナの混合器には、20ch〜27chを阻止するフィルターが 入っているそうです。

U・U混合器

U・U混合器

 大阪地区の場合、生駒山からの電波と神戸から(サンTV) の電波を受信する為、生駒山と神戸の方向に2本のアンテナを設置し、U・U混合器に接続してブースターに導きます。

ブースター(増幅器)

 写真は屋外型のブースターで、電源は、屋内からアンテナケーブルを通じて供給します。アンテナ直下の電波の質の良いところに 設置します。(分配器の前に設置します。)
 BS/CSだけ増幅したい場合とか、UHF帯だけ増幅したい場合とかで、3種類のタイプがあります。


ブースターGU33L2UHF帯 増幅 ・ BS/CS スルー
GC28L2UHF帯 スルー ・ BS/CS 増幅
GCU33L2UHF帯 増幅 ・ BS/CS 増幅

  参考:DXアンテナのカタログより。

 実売価格は、カタログ価格の?割位です。ホームセンターで手に入りにくい様でしたらネット販売を利用する方法もあります。

分配器

分配器 密閉タイプ(妨害に強い)の分配器で、F接栓で接続します。写真の右側の 端子が電流通過になっており、アンテナ直下のブースターにこの端子を通じて電源を供給します。(挿入損失が生じ、分配数が多いほど大です。)

F接栓

F接栓 ケーブルの接続は、F接栓が理想です。F接栓タイプの部材を用いた方が無難(割高ですが) です。
F接栓用の部材には、必要数付属しているのが普通ですが、予備を準備しておくと良いと思います。

壁端子

壁端子 必ずしも必要ではありません。引っ張って来たケーブルの先端にF接栓を着けて、テレビに直接 接続する方法もあります。
壁端子を新しくする場合は、壁端子作業を参照して下さい。

ケーブル

 BSデジタル、110度CS放送も対応できるようにケーブルは全て「S−5C−FB」を 使った方が良いと思います。 スカパーe2に興味ある場合は必須です。

[ ケーブルの加工 ]
 F接栓を取付ける為のケーブルの加工です。工具は、カッターナイフと電工ペンチそして ニッパーが必要です。同軸ストリッパーという道具もあります。

加工1 加工2 加工3 加工4
 カッター等で被服を
 剥す
  編組の処理 芯線の絶縁物を3mm
 位残して除去
  リングを通します

加工5 加工6 加工7 加工8
 先端を差込みます 最後まで差込みます 電工ペンチでリングをカ
 シメ、芯線の先をカット
  出来上がり

同軸ストリッパー 1アクション
  同軸ストリッパー
  です。
  プロメイト E-3501
  1アクションでの
  仕上がりです。
  (クリックで拡大)

[ ケーブルの中継 ]
中継  ケーブルの長さに不足が生じた際は、中継コネクターをを使って延長しましょう(不足が生じないのがベスト)。
 ホームセンターで容易に入手出来ます。屋外で使用する時は、自己融着テープで防水処理が必要 です。

このページの先頭へ


地上デジタル放送のチャンネルと中継局

大阪の受信チャンネル

大阪 生駒山からの送信
NHK総合(1)NHK Eテレ(2)毎日テレビ(4)ABCテレビ(6)
24チャンネル13チャンネル16チャンネル15チャンネル
テレビ大阪(7)関西テレビ(8)読売テレビ(10)
18チャンネル17チャンネル14チャンネル

大阪近郊での話しですが、生駒山から送信される地デジの電波は13チャンネル から24チャンネルです。( )内の数字はリモコン番号です。

サンテレビ(3)KBS京都(5)
26チャンネル23チャンネル

 大阪近郊では、生駒山方面に13〜24チャンネルをカバーするアンテナと神戸の摩耶山方面に26 チャンネルをカバーしているアンテナの2本必要です(サンTVを見たくなければ1本でよい)。
 大阪近郊でも、河内長野市の清見台と寺元は下の表のようになっています。(清見台は垂直偏波

河内長野市清見台、寺元
NHK総合NHK Eテレ毎日テレビABCテレビ
46チャンネル48チャンネル38チャンネル44チャンネル
テレビ大阪関西テレビ読売テレビ
47チャンネル40チャンネル42チャンネル

 KBS京都は、大阪近郊では受信困難です。映ればラッキーです。
 上の表は、マスプロ電工のホームページを参照しています。全国の地デジチャンネルが掲載されて います。 ここをクリックして下さい

 レベルチェッカーでアンテナ設置調整を行なう時、放送局の物理チャンネルがわからないと調整 ができません。屋根の上で困ってしまいます。

近畿の中継局

総務省近畿総合通信局のホームページに開局済みの 地デジ中継局の資料があります。←をクリックすると一覧表がでます。そして中継局名をクリック すると地図上にサービスエリアが表示されます。そして下の方にスクロールしますとチャンネルが 示されています。

ちなみに大阪の中継局は下の表の通りです。

中継局 チャンネル偏波
大阪 24 13 16 15 17 14   18 水平
川西池田 24 13 垂直
中能勢 50 52 16 15 17 14   36 水平
西能勢 27 29 16 15 17 14   21 水平
柏原 24 13 16 15 17 14   18 水平
岬深日 29 33 16 15 17 14   21 水平
豊能吉川 42 44               18 水平
天見 24 13 16 15 17 14   18 垂直
枚方尊延寺 37 39 45 44 43 41   47 垂直
河内長野寺元 46 48 38 44 40 42   47 水平
河内長野清見台 46 48 38 44 40 42   47垂直
枚方                     27 水平
池田                     28 垂直
太子河南                     21 水平
箕面                     27 水平
貝塚木積                     水平

中継局名をクリックしますとエリア地図が表示されます。
(総務省近畿総合通信局のホームページより。)

このページの先頭へ


トップページ
アナログテレビ
地デジの受信
BSデジタル
アンテナ分配
液晶TV取扱注意
デジタル化テレビ
110度CS放送
壁端子作業
地デジのしくみ

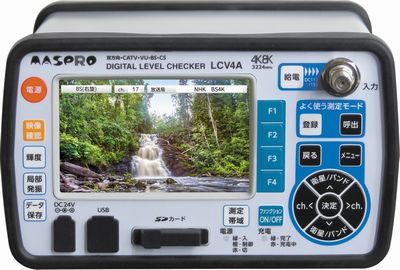

マスプロ「LCV2」で地デジの視覚確認。

プロファイル

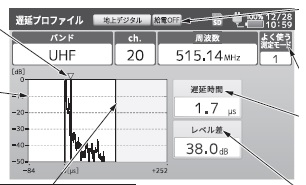

遅延プロファイル
マルチパスを視覚で確認

プロファイル

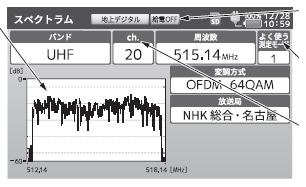

スペクトル
